74HC04D – Šesť nezávislých NOT (inverzných) hradiel

Podrobný popis

74HC04D – Šesť nezávislých NOT (inverzných) hradiel (High-Speed CMOS)

74HC04D je digitálny integrovaný obvod vyrobený v technológii High-Speed CMOS (HC), ktorý obsahuje šesť nezávislých inverzných (NOT) hradiel. Každé hradlo poskytuje logickú negáciu vstupného signálu s vysokou rýchlosťou prepínania a nízkou spotrebou energie. Tento IC je vhodný pre široké spektrum digitálnych aplikácií vrátane logických invertorov, signálových úprav a riadiacich obvodov.

Technické parametre:

•
  Typ logiky: CMOS High-Speed (HC)
• Počet hradiel: 6 nezávislých NOT hradiel
• Napájacie napätie (Vcc): 2 V až 6 V
• Logické vstupné napätie: 0 V až Vcc
• Prevádzková teplota: -40 °C až +85 °C
• Maximálny prúd výstupu: ±25 mA (závisí od napájania a teploty)
• Čas oneskorenia (propagačný čas): cca 10 ns pri 5 V

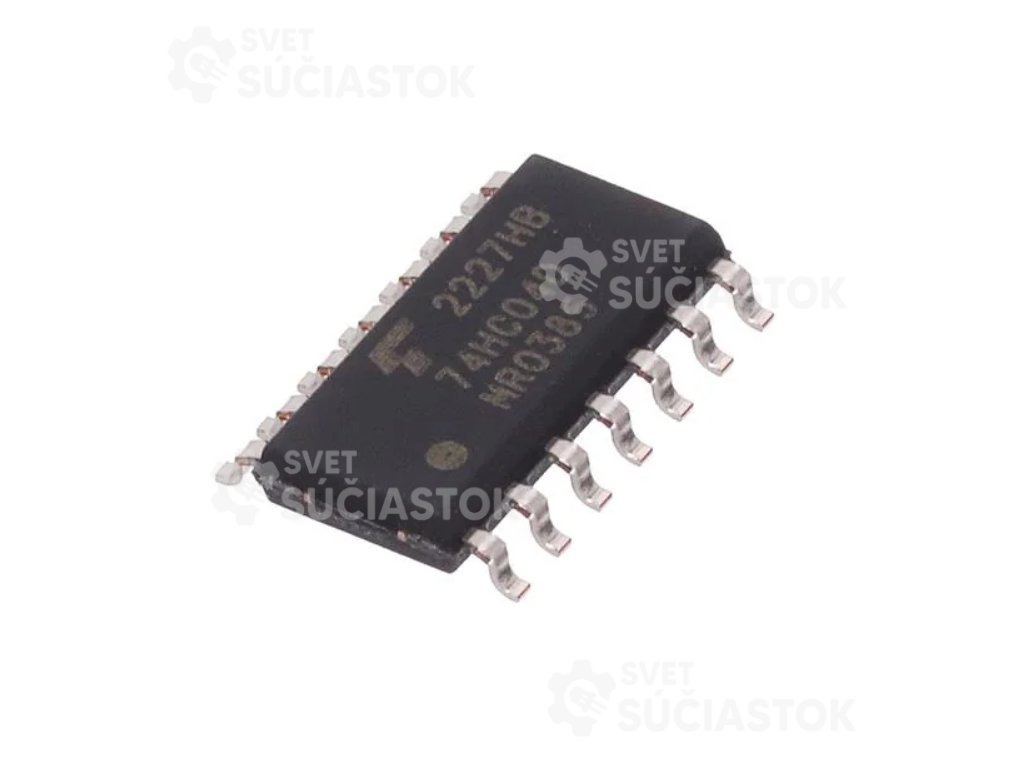

• Puzdro: SOIC-14 (D verzia – povrchová montáž)
• Výstupný typ: Totem-pole (push-pull) výstupy kompatibilné s CMOS aj TTL logikou
