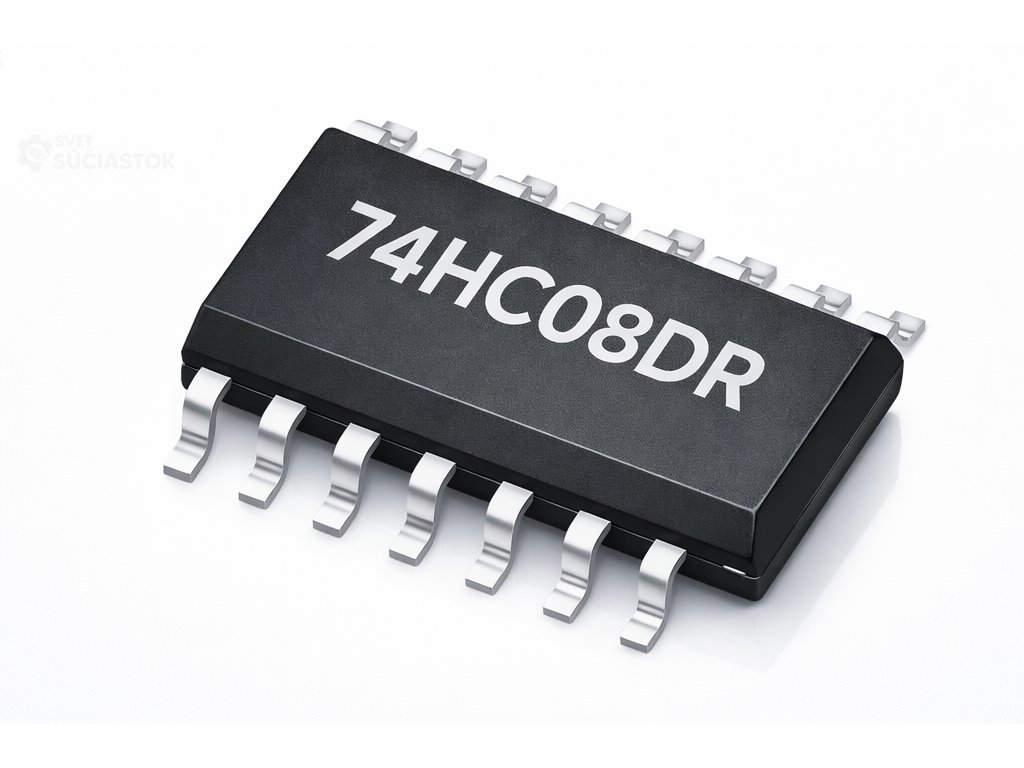

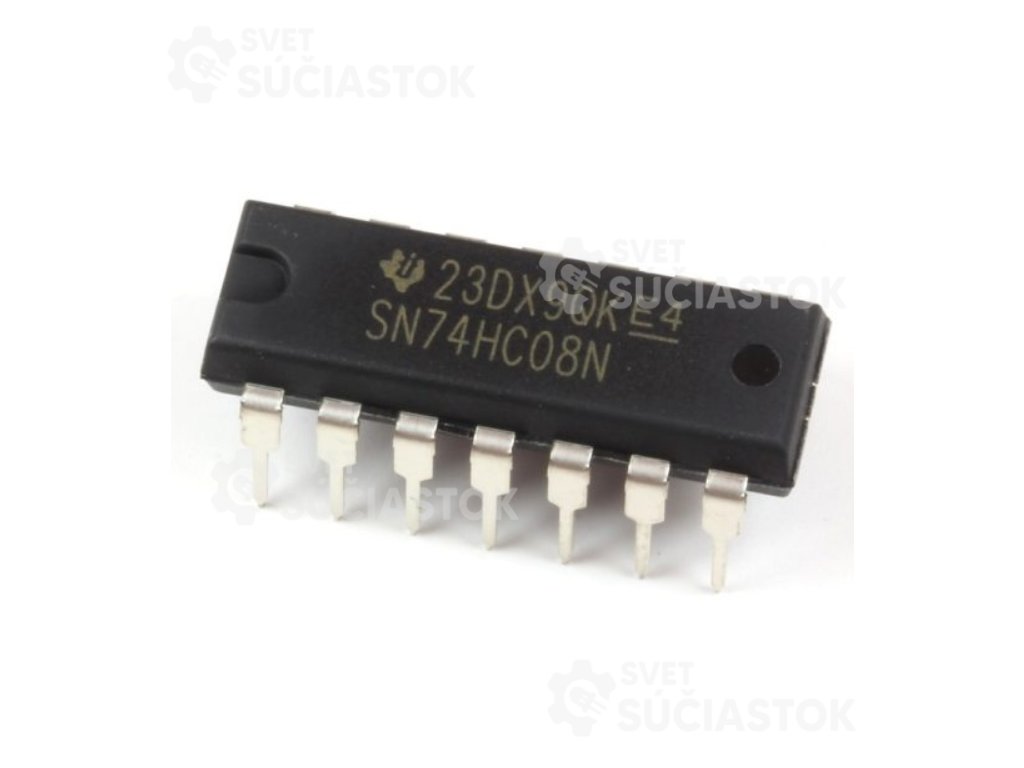

74HC08DR – Štvorkanálový 2-vstupový AND hradlový integrovaný obvod

Podrobný popis

74HC08DR – Štvorkanálový 2-vstupový AND hradlový integrovaný obvod (High-Speed CMOS)

74HC08DR je digitálny integrovaný obvod vyrobený technológiou High-Speed CMOS (HC), ktorý obsahuje štyri nezávislé 2-vstupové AND hradlá. Tento IC poskytuje vysokorýchlostnú logickú funkciu AND s nízkou spotrebou energie a kompatibilitou so štandardnými TTL logickými úrovňami. Je vhodný pre široké spektrum digitálnych aplikácií vrátane logických funkcií, riadenia signálov a kombinovaných logických obvodov.

Technické parametre:

• Typ: CMOS High-Speed (74HC)
• Počet hradiel: 4 nezávislé 2-vstupové AND hradlá
• Napájacie napätie (Vcc): 2 V až 6 V
• Prevádzková teplota: -40 °C až +85 °C
• Maximálny prúd výstupu: ±25 mA (v závislosti od podmienok)
• Logická úroveň vstupov: TTL-kompatibilná
• Výstupný typ: Totem-pole (push-pull)
• Typické oneskorenie propagácie: približne 7–12 ns pri 5 V (závisí od výrobcu a teploty)
• Spotreba prúdu v pokoji: rádovo mikroampéry (µA)
• Puzdro: SOIC-14 (DR znamená SMD puzdro)
• Vstupný odpor: vysoký (typicky v megaohmoch)
• Izolačné napätie: minimálne 14 V
• Funkcia: Logická operácia AND so 4x 2-vstupovými hradlami
