74HC164D – 8-bitový sériový posuvný register

Podrobný popis

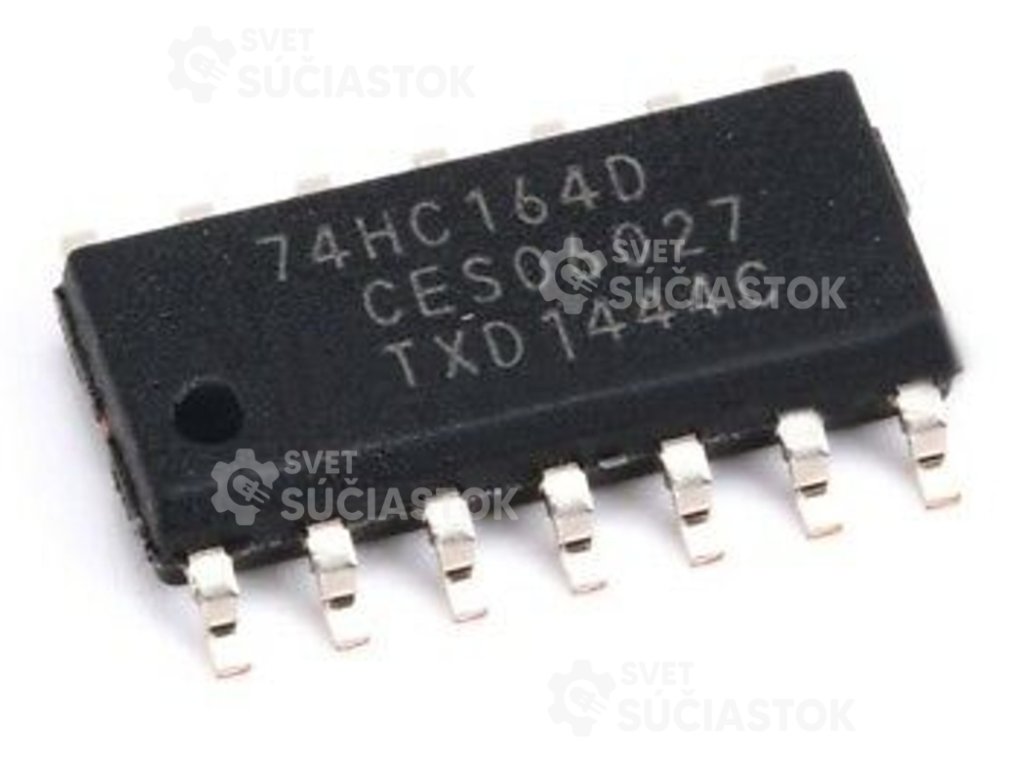

74HC164D – 8-bitový sériový posuvný register bez výstupného latchu (High-Speed CMOS)

74HC164D je 8-bitový sériový posuvný register vyrobený v technológii High-Speed CMOS (HC). Tento integrovaný obvod prijíma sériové vstupy dát a posúva ich cez 8-bitový register, poskytujúc sériový alebo paralelný výstup. Neobsahuje výstupný latch, takže výstupy sú priamo spojené s registrovými bitmi.

Technické parametre:

• Typ: 8-bitový sériový posuvný register
• Napájacie napätie (Vcc): 2 V až 6 V
• Prevádzková teplota: -40 °C až +85 °C
• Počet bitov: 8
• Vstupy: 2 sériové vstupy dát (A a B) na rozšírenie funkcií
• Výstupy: Paralelné výstupy Q0 až Q7, sériový výstup Q7’
• Čas oneskorenia (propagačný čas): cca 10–15 ns pri 5 V
• Puzdro: SOIC-16 alebo DIP-16 (v závislosti od výrobcu)
• Výstupný typ: Totem-pole (push-pull)
