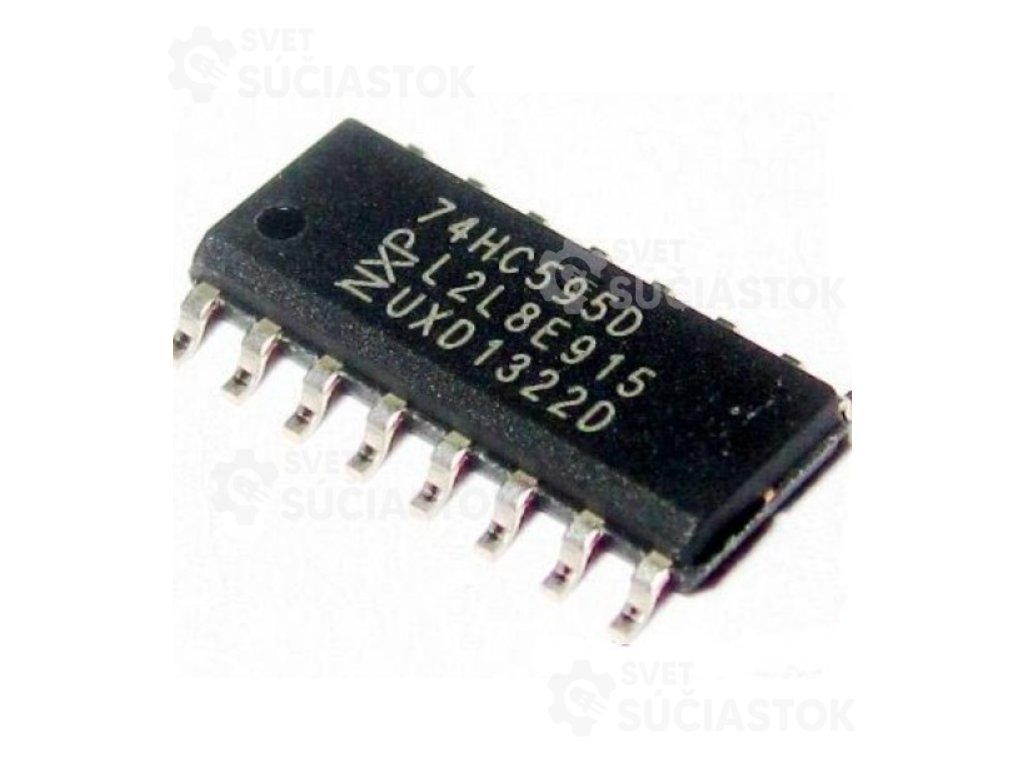

74HC595D – 8-bitový posuvný register so súčasným výstupom a sériovým vstupom

Podrobný popis

74HC595D – 8-bitový posuvný register so súčasným výstupom a sériovým vstupom (High-Speed CMOS)

74HC595D je 8-bitový posuvný register s paralelným výstupom, vybavený sériovým vstupom a súčasným výstupom, vyrobený v technológii High-Speed CMOS (HC). Tento integrovaný obvod umožňuje efektívne rozšírenie počtu digitálnych výstupov pri minimalizácii požiadaviek na vstupno-výstupné piny mikrokontroléra alebo iného digitálneho zariadenia.

Technické parametre:

• Typ: 8-bitový sériovo-paralelný posuvný register s výstupnými zarážkami (latch)
• Napájacie napätie (Vcc): 2 V až 6 V
• Prevádzková teplota: -40 °C až +85 °C
• Počet bitov: 8

Funkcie:

• Sériový vstup dát
• Paralelné výstupy (Q0–Q7)
• ýstupný latch pre súčasné zobrazenie dát
• Posuvný hodinový vstup (SRCLK) a latch hodinový vstup (RCLK)
• Puzdro: SOIC-16 (D verzia – povrchová montáž)
• Výstupný typ: Totem-pole (push-pull)
