BC517 darlington NPN tranzistor

Podrobný popis

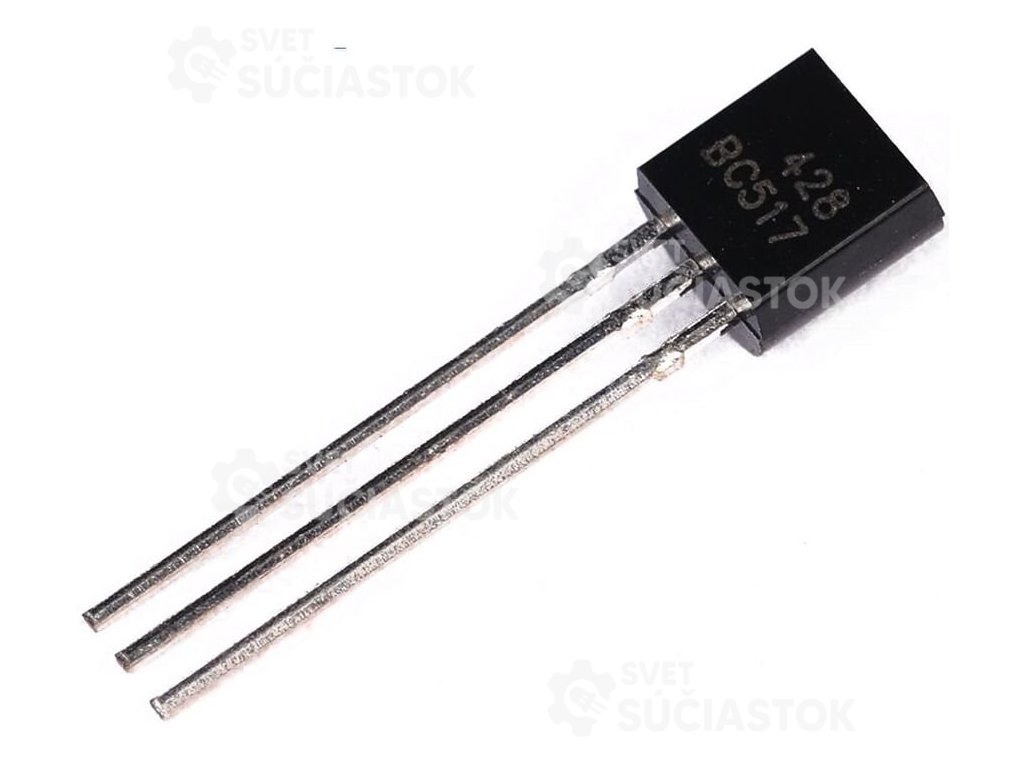

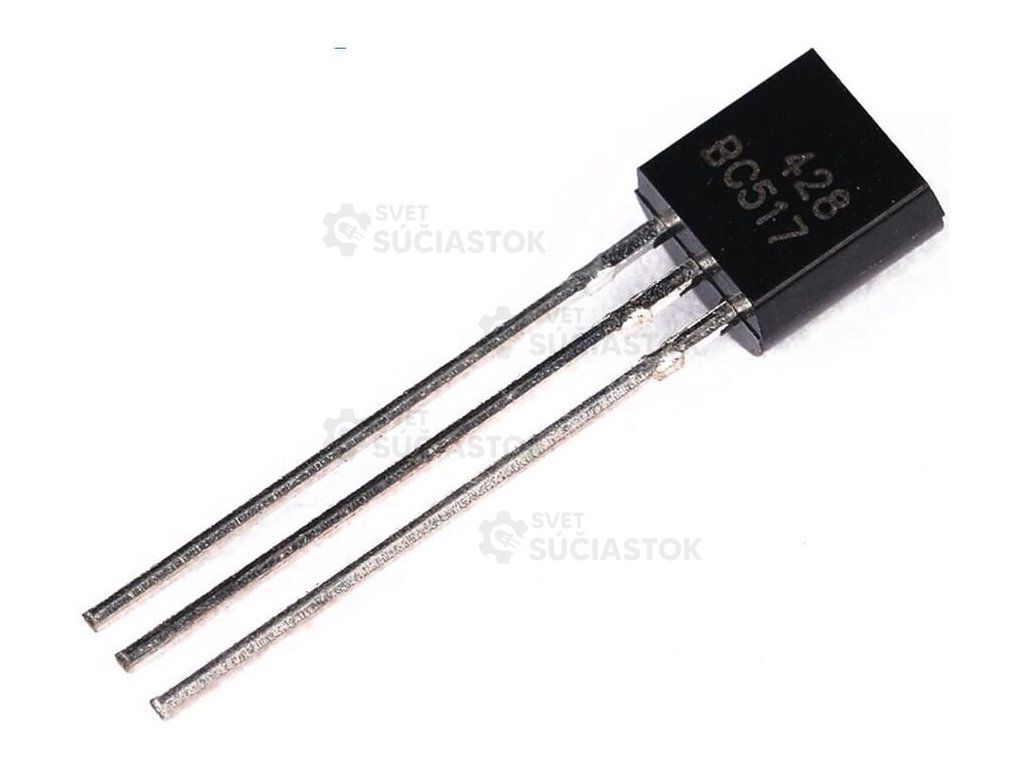

Tranzistor BC517 – NPN Darlington, 30 V, 500 mA, TO-92

Vysokozosilňujúci NPN Darlington tranzistor určený pre spínanie a riadenie nízkovýkonových zariadení. Vďaka vysokej hodnote zosilnenia je vhodný na ovládanie relé, LED pásov, motorov a iných výkonových prvkov pri nízkom prúdovom zaťažení bázy.

Technické parametre:

• Typ: NPN Darlington
• Max. napätie kolektor–emitor (VCE): 30 V
• Max. kolektorový prúd (IC): 500 mA
• DC zosilnenie (hFE): >30 000
• Stratový výkon: 625 mW
• Saturačné napätie (VCE(sat)): cca 1–2 V (pri IC ≈ 500 mA)
• Púzdro: TO-92
• Typická prechodová frekvencia: nízka (Darlington konfigurácia)
• Pracovná teplota: −55 °C až +150 °C

Datasheet BC517
