BC807-40 bipolární PNP tranzistor

Podrobný popis

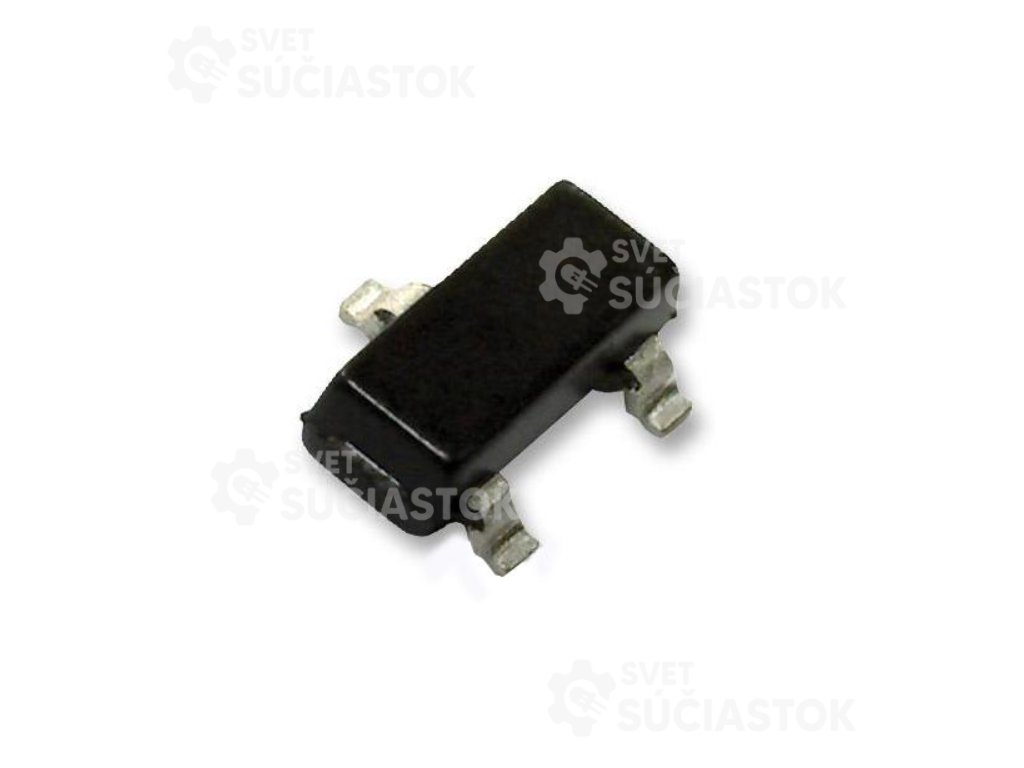

Tranzistor BC807‑40 (PNP, SMD – SOT‑23)
Výrobca: DIOTEC

Parametre:

PNP tranzistor pre povrchovú montáž, vhodný na spínanie a zosilňovanie signálov v bežných obvodoch.

Maximálne kolektor‑emitorové napätie (VCEO): 45 V

Maximálny prúd kolektora (IC): 800 mA (špička 1 A)

Maximálny výkon (Ptot): 310 mW

Zosilňovací činiteľ hFE (skupina ‑40): min. 250, typ. 400, max. 630 (pri VCE = 1 V, IC = 100 mA)

Prechodová frekvencia (fT): 100 MHz

Saturačné napätie VCE(sat): ≤ 0,7 V pri IC = 500 mA, IB = 50 mA

Saturačné napätie VBE(sat): ≤ 1,3 V pri IC = 500 mA, IB = 50 mA

Typ puzdra: SOT‑23 (hmotnosť cca 0,01 g, UL94V‑0)

Datasheet BC807-40
