IGBT tranzistor DIW030F135 – 1350 V / 30 A

Podrobný popis

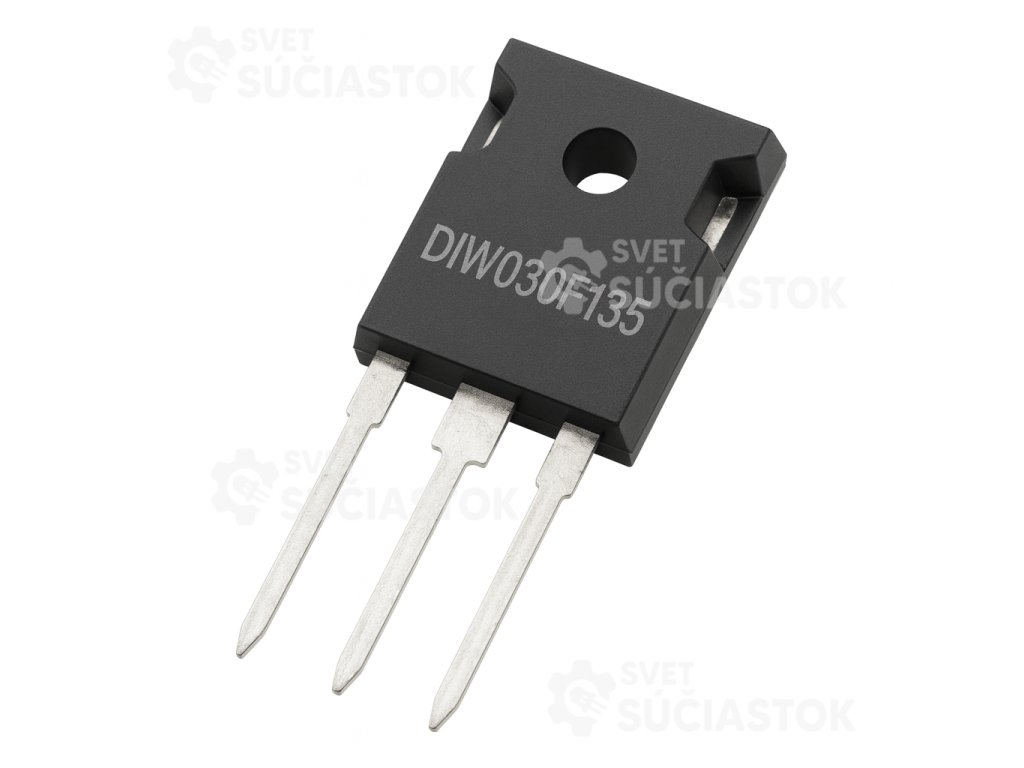

IGBT tranzistor DIW030F135 – 1350 V / 30 A

Tranzistor určený pre výkonové aplikácie s vysokým napätím a stredným prúdom. Vhodný na spínanie výkonu v priemyselných meničoch, zdrojoch alebo výkonovej elektronike.

Technické parametre:

• Typ: IGBT, N‑typ, Trench Field‑Stop
• Maximálne kolektor‑emitorové napätie (Vce): 1350 V
• Kontinuálny prúd pri +100 °C: 30 A
• Kontinuálny prúd pri +25 °C: 60 A
• Impulzný prúd: 120 A
• Nasytené napätie Vce(on) pri Vge = 15 V, Ic = 30 A: ~2,3 V
• Rozptýlený výkon: 350 W
• Časy spínania pri +25 °C: zapnutie ~21 ns / vypnutie ~95 ns
• Prevádzková teplota spojenia (Tj): –55 °C až +175 °C
• Typ púzdra: TO‑247‑3, montáž cez dosku (Through Hole)
