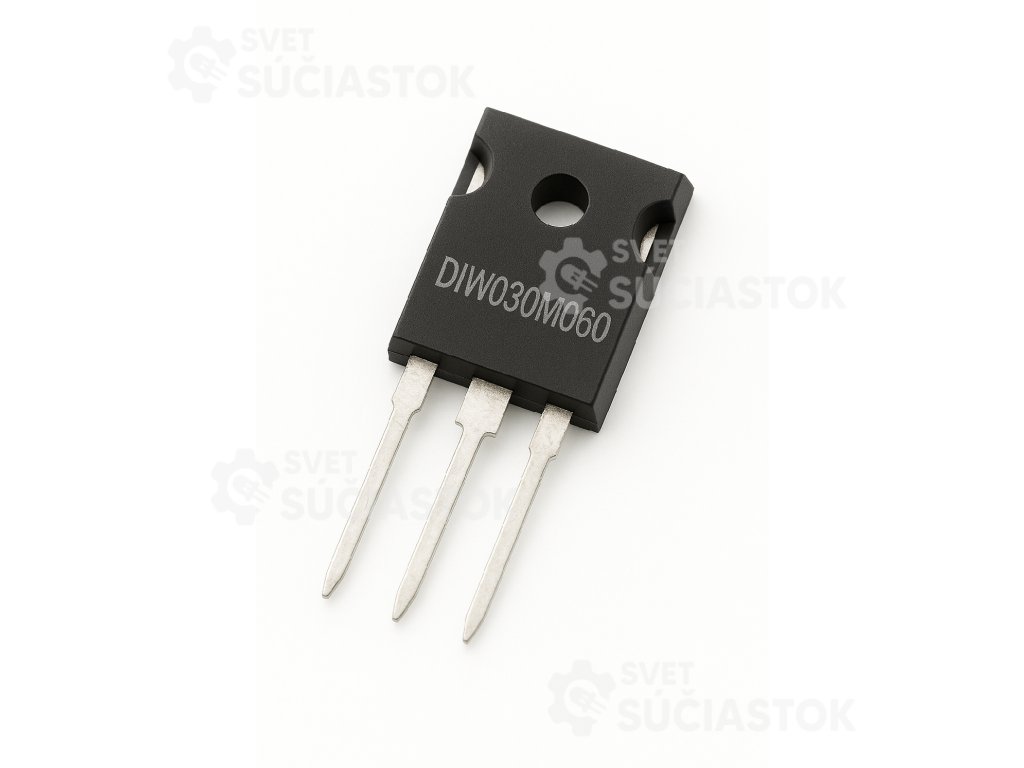

IGBT tranzistor DIW030M060 – 600 V / 60 A

Podrobný popis

IGBT tranzistor DIW030M060 – 600 V / 60 A

Výkonný polovodičový prepínač typu IGBT určený pre spínanie veľkých záťaží vo výkonových aplikáciách.

Technické parametre:

• Typ: IGBT, N‑typ, Trench Field‑Stop
• Max. napätie kolektor‑emitor (Vce): 600 V
• Kontinuálny prúd kolektora (Ic): 60 A
• Impulzný prúd kolektora (Icm): 90 A
• Rozptýlený výkon (Ptot): 150 W
• Nasýtenie kolektor‑emitor (Vce(on)) pri Vge = 15 V, Ic = 30 A: cca 2,4 V
• Časy prepínania (25 °C): ton ≈ 65 ns / toff ≈ 190 ns
• Obvod výstupu / package: TO‑247‑3, prevedenie s priechodnými vývodmi (THT)
• Prevádzková teplota: od ‑40 °C do +150 °C
