Kolískový spínač + signálka, SPST 19 × 22 mm

Podrobný popis

Kolískový spínač s integrovaným osvetleným prvkom (glim lamp), určený pre panelovú montáž s výrezom cca 21,9 × 19,2 mm. Spínač funguje v konfigurácii SPST (ON-OFF) a je schopný prenášať prúd až do 10 A pri 250 VAC.

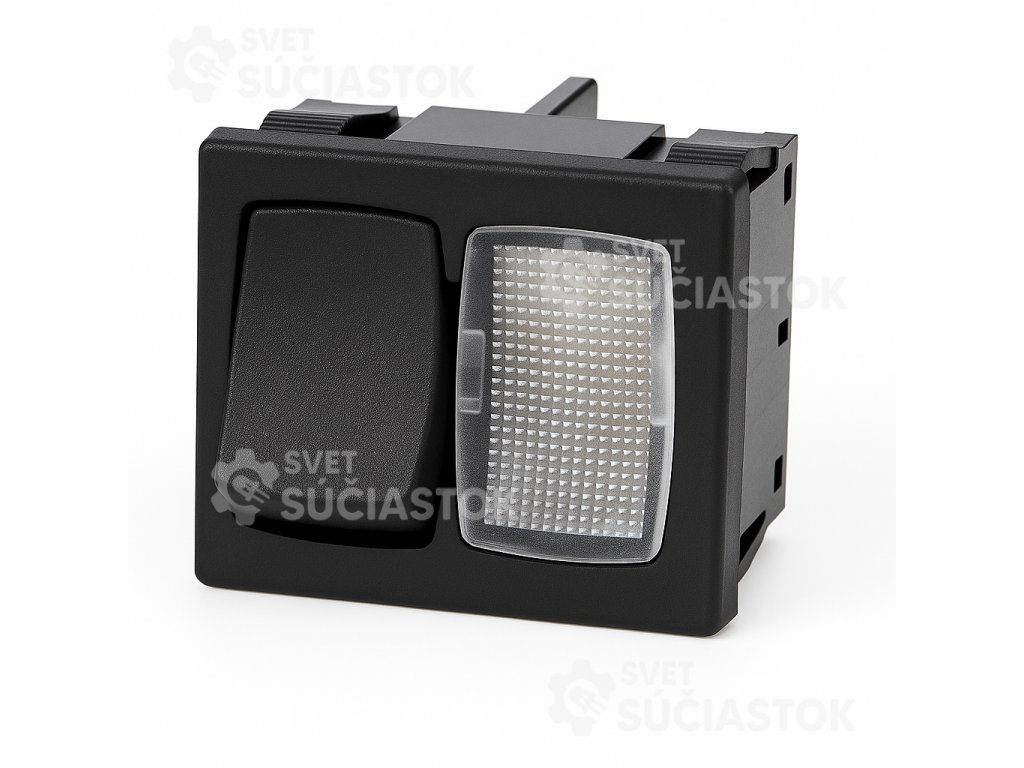

Má Faston 4,8 × 0,8 mm terminály (4 vývody) a je vybavený malou bielou žiarovkou (glim lamp, 230 V), ktorá indikuje stav zapnutia pred pôsobivým efektom „okienka“ na páčke (white window). Puzdro má vonkajšie rozmery 24 × 21 × 18 mm a spĺňa krytie IP40.

Tento model je vhodný tam, kde okrem funkcie prepínania potrebujete aj vizuálnu indikáciu, pričom kombinácia spínača + osvětlenia v jednom module šetrí priestor a zjednodušuje montáž.

Technické parametre

• Typ: Rocker Switch + Lamp (kolískový spínač s osvetlením)
• Konfigurácia kontaktov: SPST (1-0 – ON-OFF)
• Menovitý prúd: 10 A / 4 A (pri záťaži)
• Menovité napätie kontaktu: 250 VAC
• Montážny výrez (približné rozmery): 21,9 × 19,2 mm
• Vyhotovenie tela / pák: čierne / čierne (so „white window“)

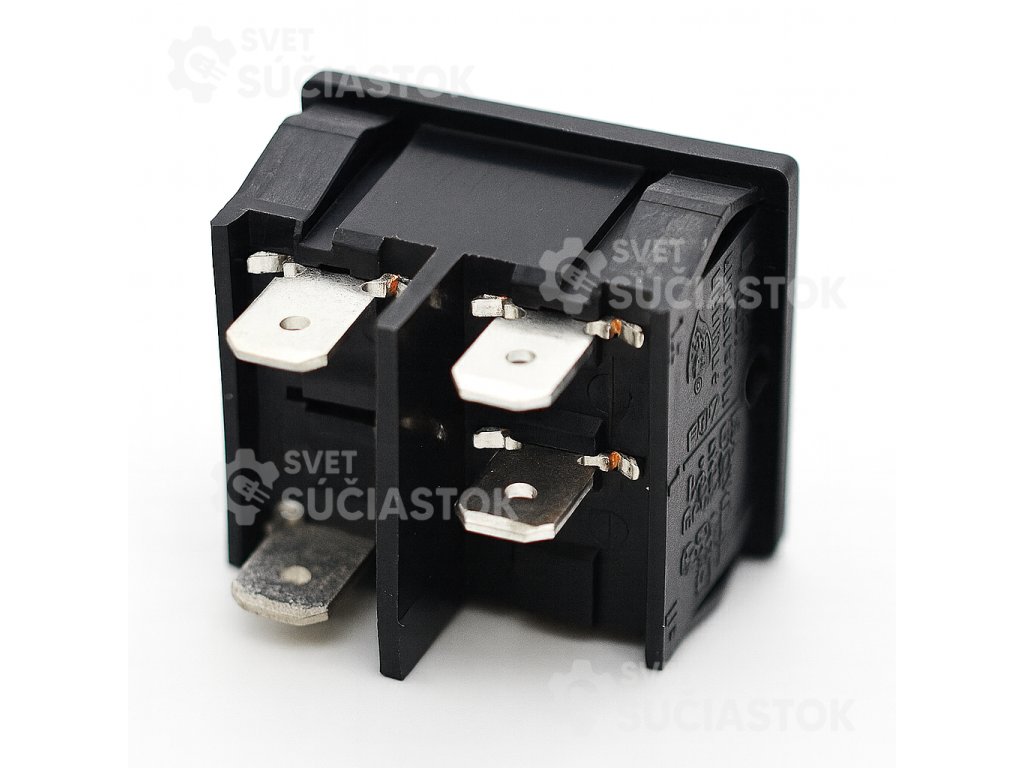

• Terminály: Faston 4,8 × 0,8 mm (4 vývody)

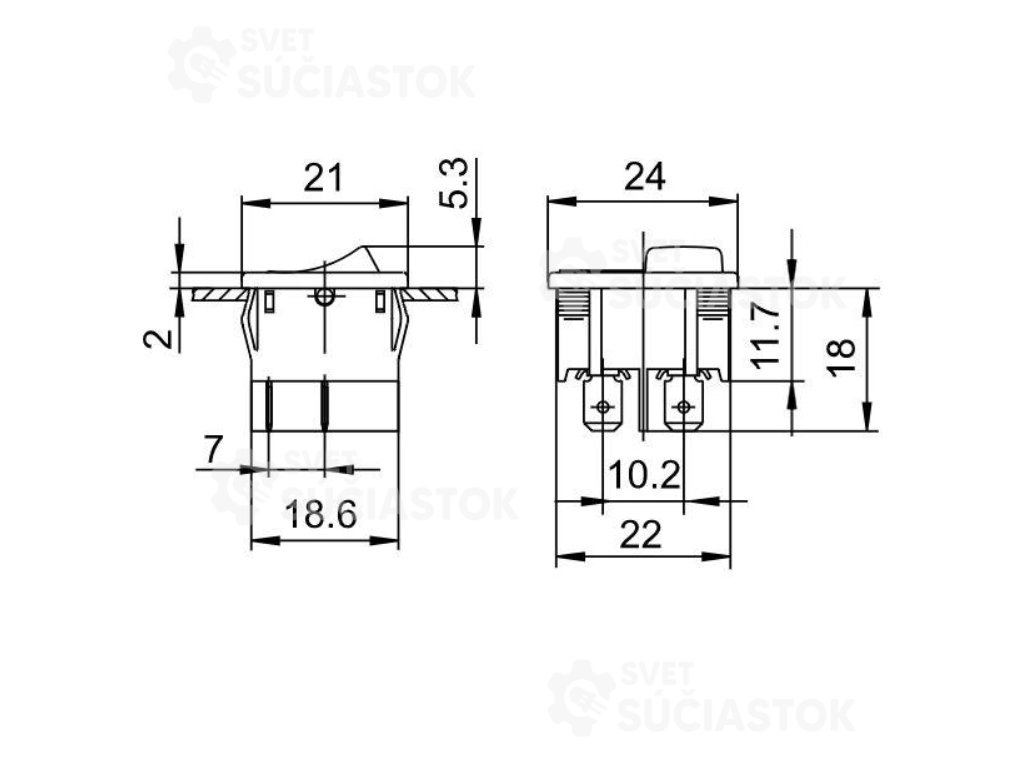

• Rozmery: 24 × 21 × 18 mm (celkové vonkajšie rozmery)
• Krytie: IP40
• Osvetlenie: Glim lamp, 230 VAC, biela (žiarovka / glimm lamp v spínači)
