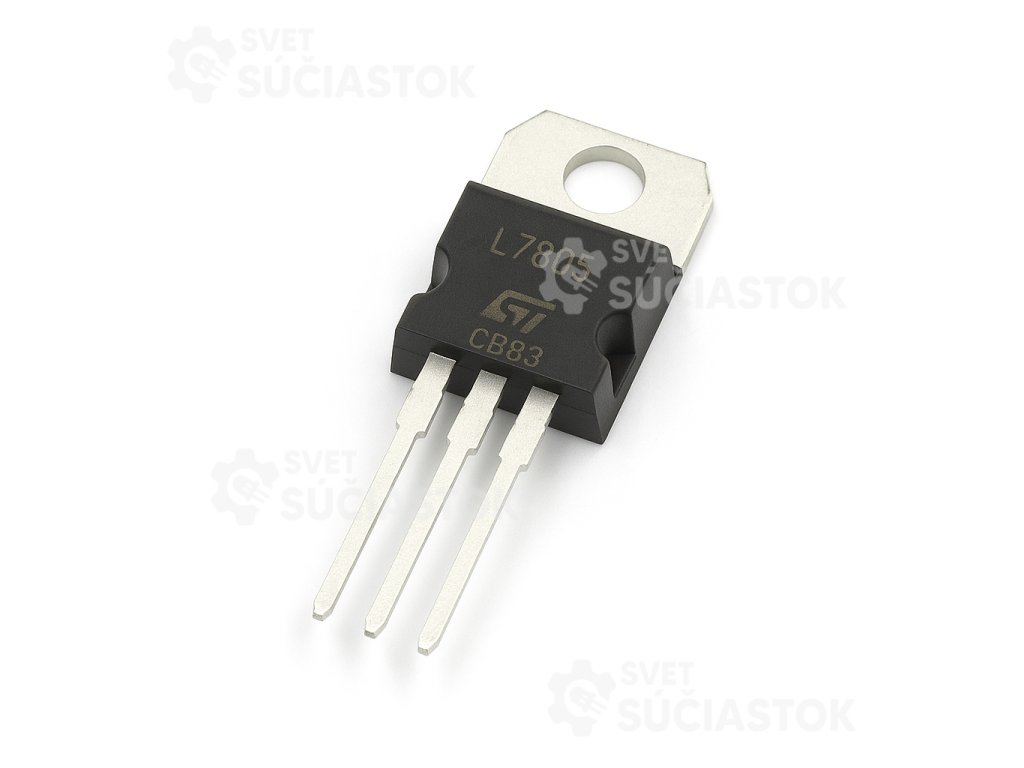

L7805 – Lineárny stabilizátor napätia 5 V / 1,5 A

Podrobný popis

L7805 – Lineárny stabilizátor napätia 5 V / 1,5 A

Trojvývodový pozitívny lineárny stabilizátor napätia, ktorý poskytuje fixné výstupné napätie 5 V pri výstupnom prúde až do 1,5 A. Patrí do rodiny 78xx regulátorov a je určený pre široké použitie v elektronických zariadeniach, kde je potrebná stabilná 5 V napájacia vetva.

Stabilizátor má zabudovanú ochranu proti preťaženiu, tepelnú ochranu a ochranu proti skratu, čo zvyšuje spoľahlivosť napájania v náročných podmienkach. Typické použitie zahŕňa napájanie mikrokontrolérov, senzorov, digitálnej logiky a iných 5 V zariadení.

Technické parametre:

• Typ: Lineárny stabilizátor napätia
• Výstupné napätie: 5 V (fixné)
• Vstupné napätie: 7 – 35 V
• Max. výstupný prúd: 1,5 A
• Typ puzdra: TO-220
• Presnosť výstupu: ±2 %
• Typická úbytková spotreba (dropout): cca 2 V

Datasheet LM7805
