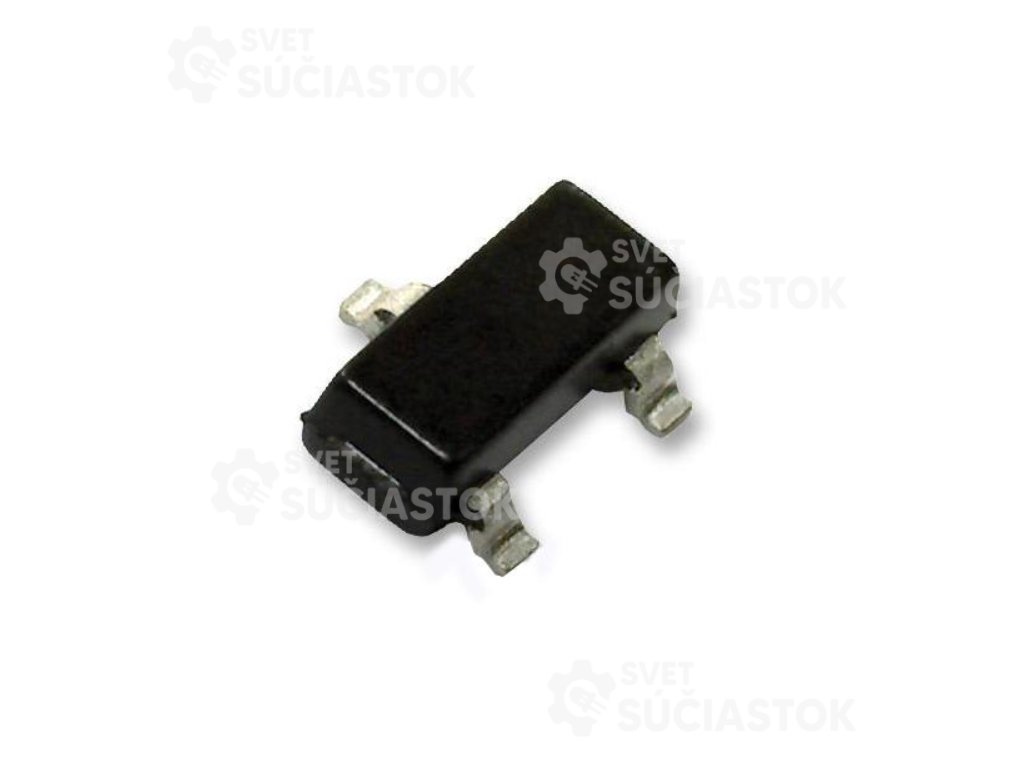

IRLML2246PBF MOSFET (N‑channel, SMD – SOT‑23)

Podrobný popis

MOSFET IRLML2246PBF (N‑channel, SMD – SOT‑23)
Výrobca:INFINEON

MOSFET s nízkym RDS(on) vhodný na spínanie nízkonapäťových záťaží

Parametre:

Max. Drain‑Source napätie (VDS): 20 V

Max. Gate‑Source napätie (VGS): ±12 V

Kontinuálny odvodný prúd (ID): 2,6 A (TA = 25 °C, VGS = –10 V); 2,1 A (TA = 70 °C)

Pulzný odvodný prúd (IDM): 11 A

Statický odpor RDS(on):

typ. 90 mΩ / max 135 mΩ @ VGS = –4,5 V, ID = –2,6 A

typ. 157 mΩ / max 236 mΩ @ VGS = –2,5 V, ID = –2,1 A

Gate prahové napätie (VGS(th)): –0,4 … –1,1 V

Celkový Gate náboj (Qg): 2,9 nC

Vstupná kapacita (Ciss): 220 pF

Max. výkonová strata (PD): 1,3 W @ 25 °C; 0,8 W @ 70 °C (derating 10 mW/°C)

Termický odpor (RθJA): 100 °C/W

Typ puzdra: SOT‑23, UL94V‑0, hmotnosť ~0,01 g

Datasheet IRLML2246PBF
