Motor driver shield L293D

Podrobný popis

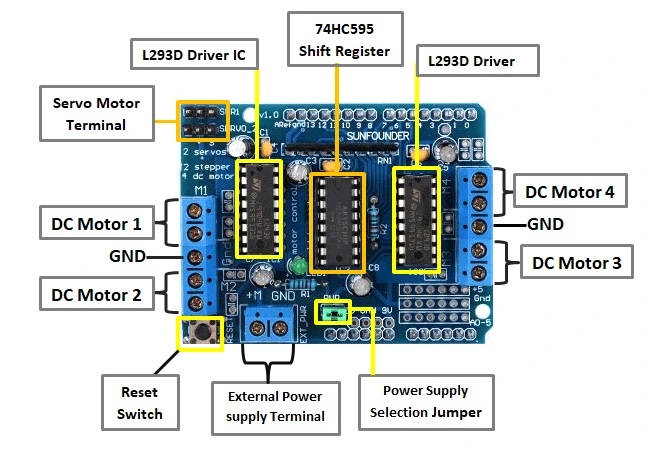

Motor driver shield L293D je obľúbené zariadenie vďaka vysokej flexibilite a nízkej cene. Shield dokáže na výstupe jedného mostu vytvoriť prúd do 1.2A, odporúčaný prevádzkový prúd je ale 0.6A. Motor driver shield L293D má zabudované reset tlačidlo, bezpečnostný pull-down rezistor (pri napájaní na zdroj udrží motorčeky nepripojené) a terminály pre jednoduché pripojenie motorčekov. Je kompatibilný s Mega, Uno a podobnými doskami.

Špecifikácia:

• Shield určený pre riadenie 4 jednosmerných motorov alebo 2 krokových motorov
• Integrované 4 H-mostíky
• 0,6A na jeden mostík (1,2A špička)
• Napätie motorov: 5 až 15V DC
• Vstavaná ochrana proti prehriatiu
• Pull down rezistory
• Skrutkovacie konektory
• LED indikácia
• Tlačidlo reset
• Kompatibilita: kompatibilný s Arduino UNO, Duemilanove, Diecimila, ADK/Mega R3 a vyššie.
• Napájanie: z vývojovej dosky
• Čipy na DPS: 2 x L293D, M74HC59581
• Rozmery: 7,0 x 5,3 x 2,0 cm
• Váha: 34 gramov

Datasheet:

Balenie obsahuje:

1x Motor driver shield L293D
