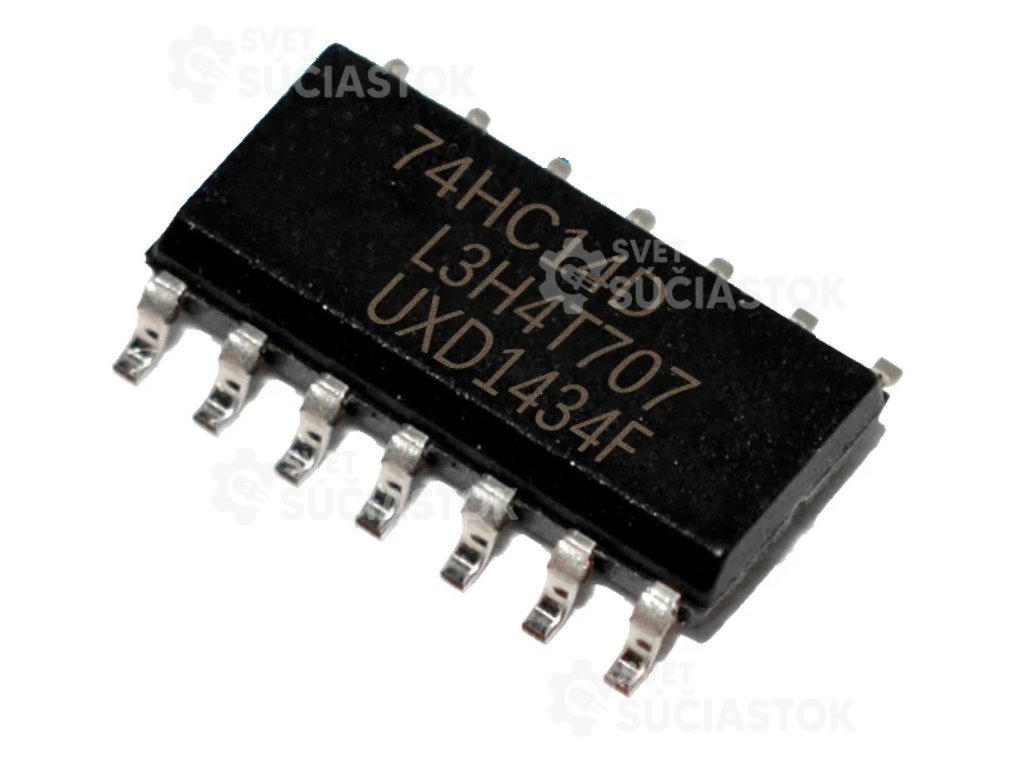

74HC14D – Šesť nezávislých Schmitt-Trigger invertorov (High-Speed CMOS)
74HC14D je integrovaný obvod vyrobený v technológii High-Speed CMOS (HC), ktorý obsahuje šesť nezávislých inverzných hradiel s Schmittovým vstupom (Schmitt Trigger). Tento IC poskytuje signálovú regeneráciu a zlepšuje odolnosť proti šumu, čím zaisťuje čistý a stabilný logický výstup aj pri pomalých alebo hlučných vstupných signáloch.
Technické parametre:
- Typ logiky: High-Speed CMOS (74HC)
- Počet hradiel: 6 nezávislých Schmitt-Trigger invertorov
- Napájacie napätie (Vcc): 2 V až 6 V
- Prevádzková teplota: -40 °C až +85 °C
- Puzdro: SOIC-14 (D verzia – povrchová montáž)
- Čas oneskorenia (propagačný čas): cca 10 ns pri 5 V
- Logická kompatibilita: TTL a CMOS vstupy
- Výstup: Totem-pole (push-pull)
- Vstupné prahy: Určené Schmittovým prevodom pre odstránenie šumu a hysteréziu
