Hracia kocka - stavebnica

Podrobný popis

Hracia kocka - stavebnica

Technické parametre:

• Typ: elektronická stavebnica (DIY)
• Funkcia: simulácia hodu kockou (1–6)
• Zobrazenie: LED diódy (červené)
• Ovládanie: tlačidlo
• Napájanie: 4,5 – 5 V
• Integrované obvody: NE555 + CD4017
• Rozmery: cca 74 × 35 mm
• Montáž: THT (spájkovanie)

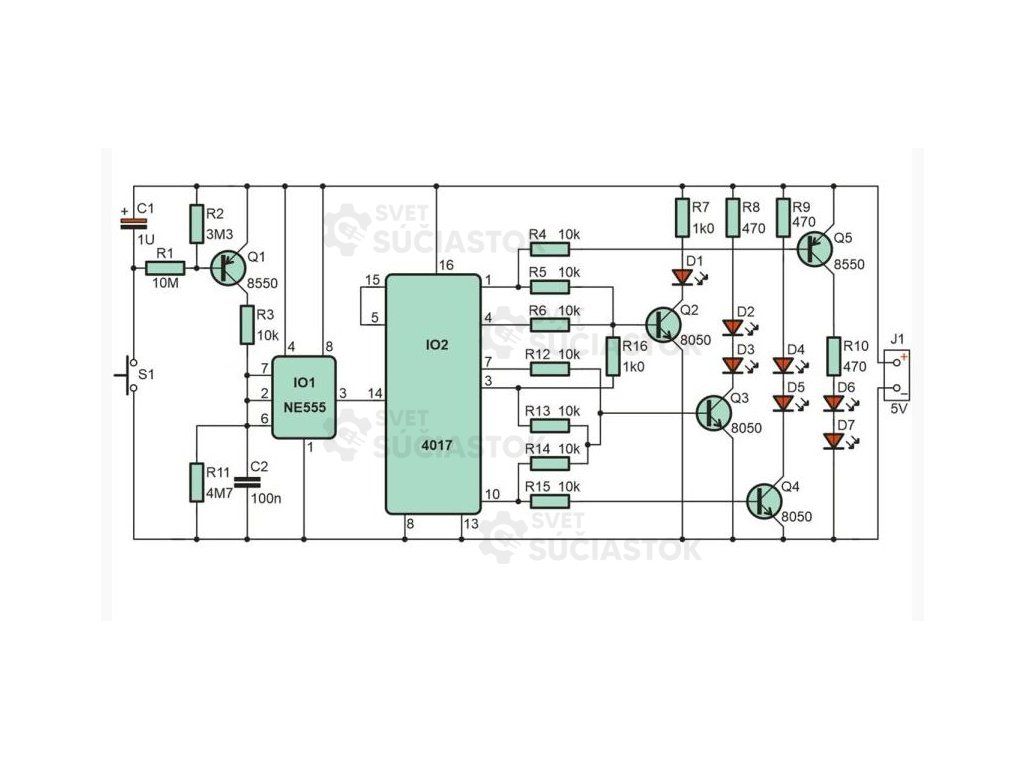

Popis funkcie:
Stavebnica simuluje hod klasickou kockou pomocou LED diód. Po aktivácii tlačidla začne rýchle „bežiace svetlo“, ktoré sa postupne spomaľuje, až sa zastaví na jednej zo šiestich kombinácií. Rýchlosť a dobeh je možné upraviť zmenou hodnoty rezistora.

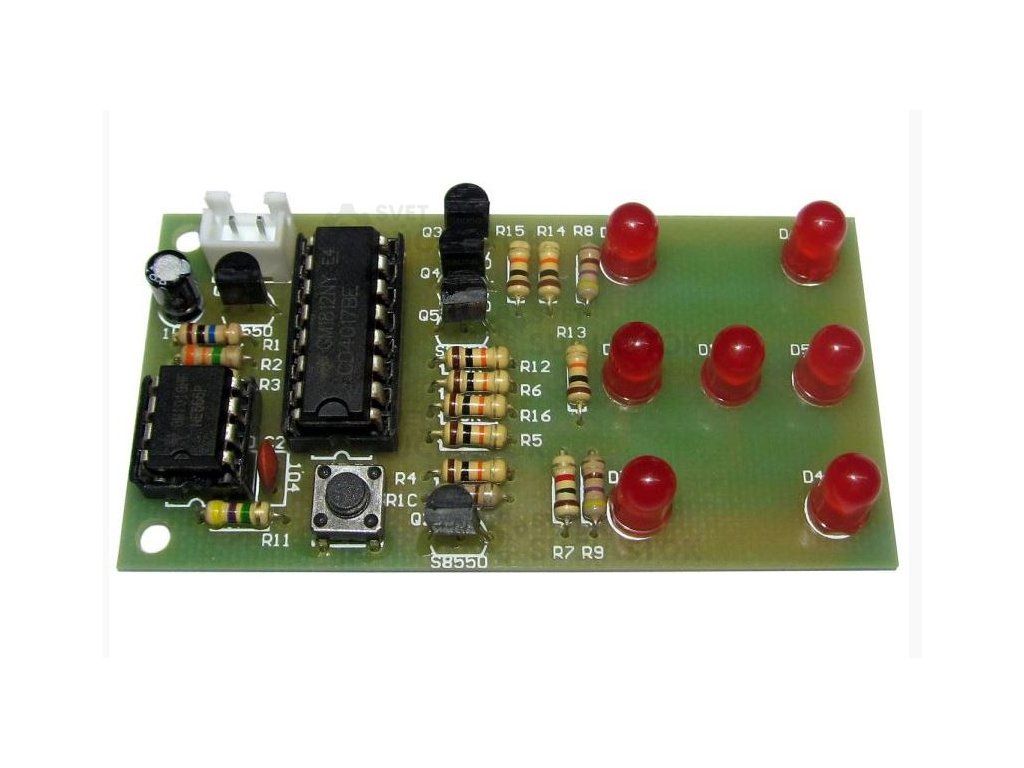

Montáž a uvedenie do prevádzky:
Stavebnica je realizovaná na jednostrannom plošnom spoji a vyžaduje základné spájkovacie zručnosti. Súčiastky sa osádzajú postupne (rezistory, kondenzátory, tranzistory, tlačidlo, konektor, LED a integrované obvody).
Po zapojení napájania 5 V a stlačení tlačidla sa aktivuje blikajúca sekvencia LED, ktorá sa postupne spomalí až do zastavenia.

Použitie:
Vhodné pre začiatočníkov aj pokročilých ako výukový projekt, na pochopenie funkcie časovača NE555 a čítača 4017, alebo ako zábavná elektronická náhrada klasickej hracej kocky.
