LM311P – Rýchly jednocestný komparátor napätia

Podrobný popis

LM311P – Rýchly jednocestný komparátor napätia

LM311P je vysokorýchlostný jednocestný komparátor napätia s otvoreným kolektorom výstupu, navrhnutý pre presné porovnávanie analógových signálov v širokom rozsahu napájacích napätí.

Vlastnosti:

• Napájacie napätie: od +3,5 V do +30 V alebo ±1,75 V do ±15 V
• Rýchlosť odozvy: typicky 165 ns pri prechode z nízkej na vysokú úroveň výstupu
• Výstupný prúd: až 50 mA pri prepínaní napätí až do 50 V
• Vstupný offsetný prúd: max. 70 nA pri 25 °C
• Vstupný bias prúd: max. 300 nA pri 25 °C
• Prevádzková teplota: 0 °C až 70 °C

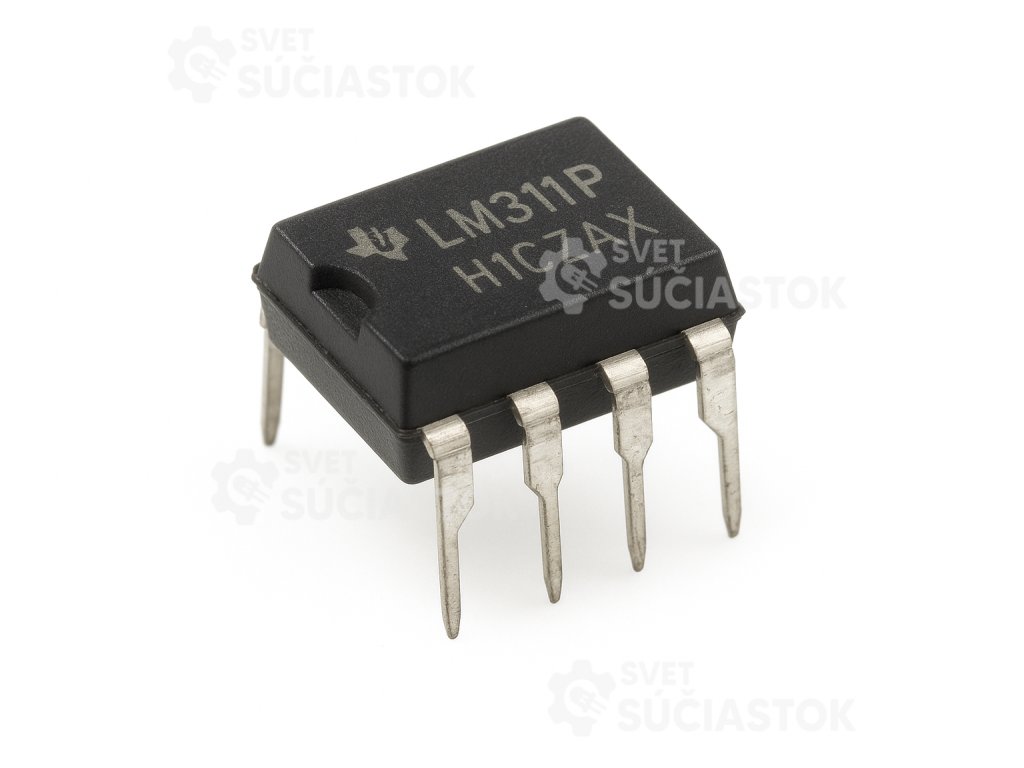

• Obal: 8-pinový DIP (Dual In-line Package)

Vlastnosti výstupu:

Výstup LM311P je kompatibilný s logickými obvodmi TTL, DTL, MOS, RTL a môže byť použitý na ovládanie relé alebo žiaroviek. Obsahuje aj funkciu strobovania (strobe), ktorá umožňuje vypnúť výstup nezávisle od vstupného signálu.
