LTV816 – Optočlen s tranzistorovým výstupom

Podrobný popis

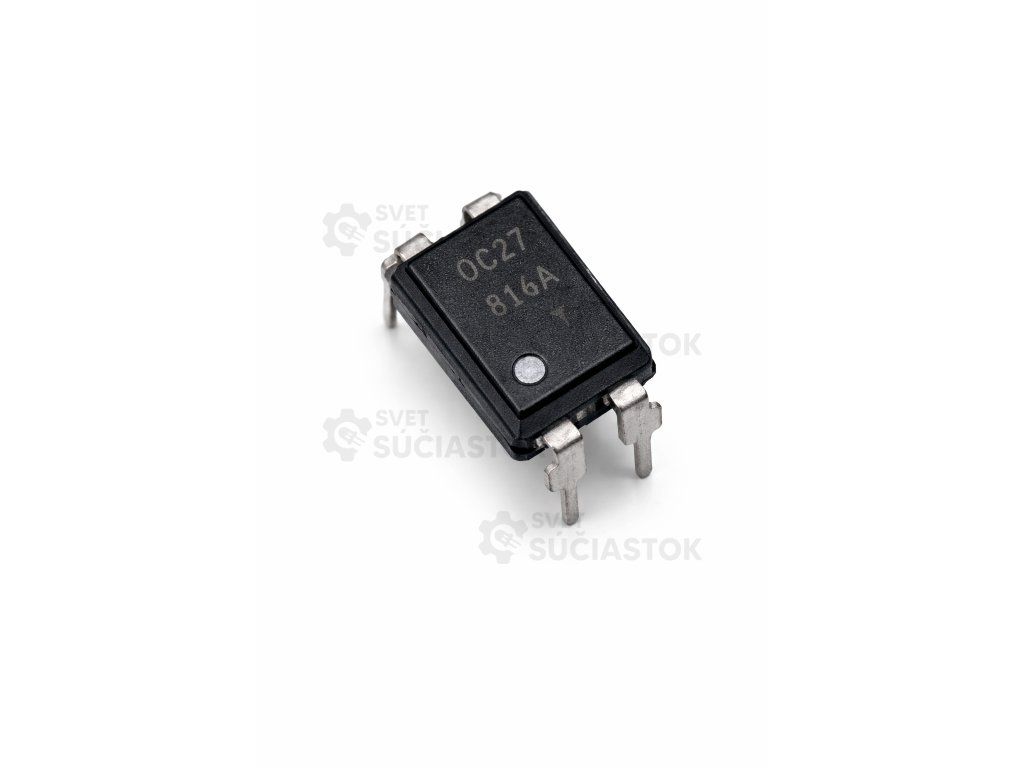

LTV-816 – Optočlen s tranzistorovým výstupom, 5 kV, 80 V, 50 mA, DIP-4

Optočlen LTV-816 od spoločnosti Lite-On je optoelektronická súčiastka určená na galvanické oddelenie signálov medzi rôznymi časťami elektronických obvodov. Je vybavený jedným kanálom s tranzistorovým výstupom a je vhodný pre aplikácie, kde je potrebné zabezpečiť izoláciu medzi vstupnou a výstupnou časťou obvodu pri zachovaní rýchlej odozvy a spoľahlivosti.

Technické parametre:

• Počet kanálov: 1
• Typ výstupu: Tranzistorový (fototranzistor)
• Izolačné napätie: 5 000 Vrms
• Maximálne napätie kolektor-emitor (VCE): 80 V
• Maximálny kolektorový prúd (IC): 50 mA
• Maximálny prúd vstupu (IF): 50 mA
• Forward napätie (VF): 1,2 V pri IF = 20 mA
• Saturačné napätie (VCE(sat)): max. 0,2 V pri IF = 20 mA, IC = 1 mA
• Čas vzostupu (tr): typ. 4 µs pri VCE = 2 V, IC = 2 mA, RL = 100 Ω
• Čas poklesu (tf): typ. 3 µs pri VCE = 2 V, IC = 2 mA, RL = 100 Ω
• Prevádzková teplota: od –30 °C do +110 °C
