Prúdový senzor ACS712 20A so zahnutými pinmi

Podrobný popis

Prúdový senzor ACS712 20A so zahnutými pinmi

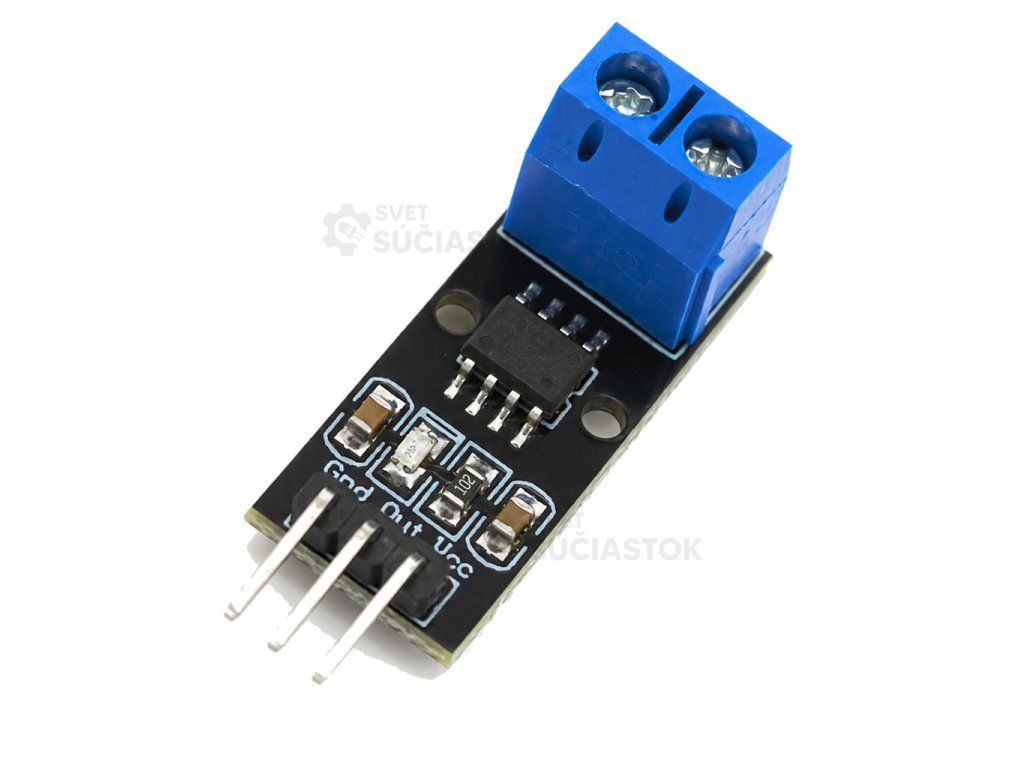

Modul s čipom ACS712 je určený na meranie jednosmerného alebo striedavého prúdu do ±20 A. Výstupom je analógové napätie, preto je vhodný napríklad pre Arduino, vývojové dosky a meracie zapojenia.

Technické parametre:

• Typ: prúdový senzor / merací modul
• Čip: ACS712
• Rozsah merania prúdu: ±20 A
• Napájacie napätie: 5 V
• Výstup: analógové napätie
• Výstupná hodnota pri 0 A: Vcc/2
• Citlivosť: 66–185 mV/A
• Chyba merania pri 25 °C: < 1,5 %
• Vnútorný odpor senzora: 1,2 mΩ
• Čas nábehu: 5 μs
• Izolačné napätie: 2,1 kVRMS
• Šírka pásma: 80 kHz
• Pracovná teplota: -40 °C až +85 °C
• Rozmery: 31 × 13 mm
• Prevedenie pinov: zahnuté piny
