IRFP064N MOSFET N-kanál 55V / 98A

Podrobný popis

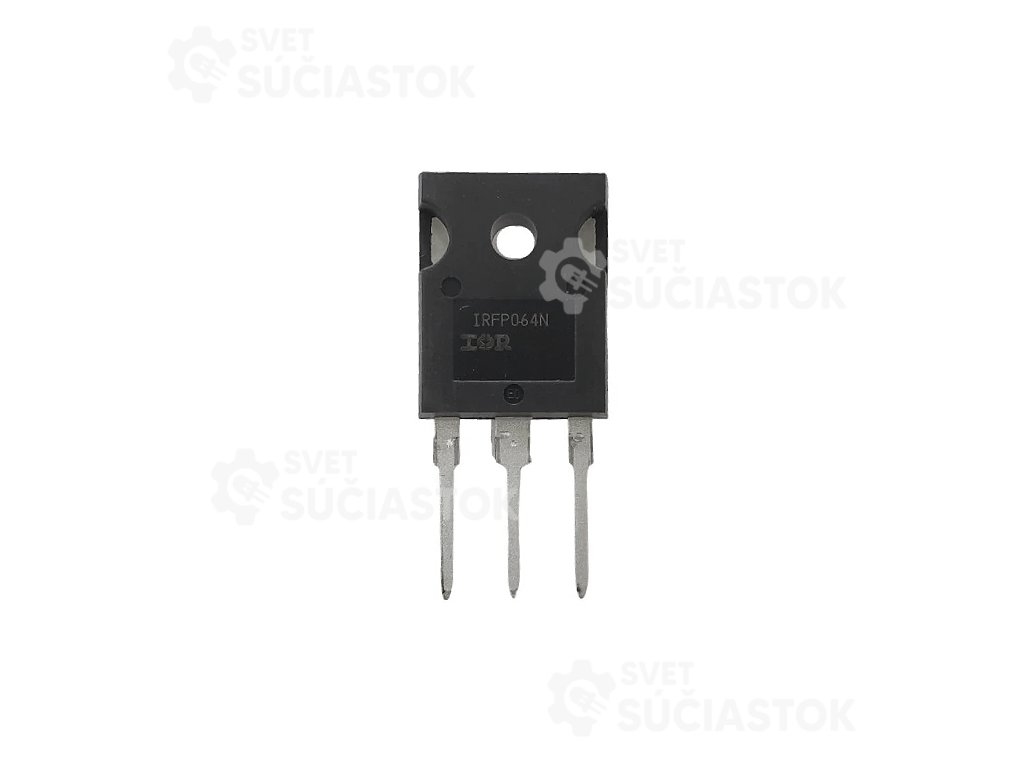

IRFP064N P921D ZG3R – výkonový N-kanál MOSFET (TO-247AC)

Vyspelý silový MOSFET s nízkym odporom v stave zapnutia a vynikajúcimi prepínacími vlastnosťami, ideálny pre výkonové a spínacie obvody.

Technické parametre:

• Typ: N-kanálový MOSFET (HEXFET®) v púzdre TO-247AC
• Napätie drain-source: 55 V (aj 60 V podľa alternatívneho zdroja)
• Odpor v stave zapnutia: 0,008 Ω pri V=10 V
• Maximálny kontinuálny prúd: 98 A @ 25 °C (priemerný)
• Maximálny pulzový prúd: 390 A
• Maximálny výkon: 150 W pri TC = 25 °C
• Maximálne napätie gate-source: ±20 V
• Prevádzková teplota (junction),: –55 °C až +175 °C
• Celkový gate náboj: 170 nC
• Kapacity vstupná/výstupná: 4000 pF resp. 1300 pF
• Rýchlosť prepínania – typické časy: turn-on delay ≈ 14 ns, rise time ≈ 100 ns, turn-off delay ≈ 43 ns, fall time ≈ 70 ns
